德國瓦克ELASTOSIL?RT 623 A/B 室溫固化硅橡膠（RTV-2）是可澆注、加成固化、用于移印的雙組分硅橡膠，在室溫下硫化。可用作制作印刷板。瓦克623硅橡膠具有中等邵氏A硬度和高撕裂強度。
德國wacker瓦克ELASTOSIL?RT 623 A/B 室溫固化硅橡膠屬性
?流動性非常好
?高反應性，即使添加大量硅油，也能快速脫模
?室溫下快速無收縮固化，可通過加熱大大加快固化速度
?中等邵氏A硬度（約31）
?高撕裂強度
?硫化膠機械性能的長期穩定性，尤其是硬度
wacker瓦克ELASTOSIL?RT 623 A/B 室溫固化硅橡膠具體特征
?添加固化
?優異的機械性能
?快速固化
?無收縮
?雙組分
wacker瓦克ELASTOSIL?RT 623A/B 室溫固化硅橡膠技術數據
| 未固化的屬性 | ||||
| 性能 | 條件 | A | B | 方法 |
| 顏色 | - | white | reddish brown | - |
| 密度 | 23 °C | 1.14 g/cm3 | 1.02 g/cm3 | DIN EN ISO 2811-1 |
| 動態粘度 攪拌后 | 23 °C | 15000 mPa·s | 800 mPa·s | ISO 3219 |
| 催化A+B的性質 | |||
| 性能 | 條件 | 數值 | 方法 |
| 動態粘度 | 23 °C | 10000 mPa·s | ISO 3219 |
| Mix ratio[1] | - | 9 : 1 | A : B |
| 可操作時間 up to 60000 mPa.s | 23 °C | 30 min | DIN EN ISO 2555 |
| 固化時間 tack-free | - | 5 h | - |
| 固化特性，在循環空氣烘箱中，在150°C下固化30分鐘。 | |||
| 性能 | 條件 | 數值 | 方法 |
| 顏色 | - | reddish brown | - |
| 密度 in water | 23 °C | 1.12 g/cm3 | DIN EN ISO 1183-1 A |
| Tear-growth resistance | - | > 30 N/mm | ASTM D 624 B |
| Shore density A | - | 31 | DIN ISO 48-4 |
| Breaking strength | - | 7.5 N/mm2 | ISO 37 type 1 |
| 斷裂伸長率 | - | 700 % | ISO 37 type 1 |
| 線性收縮 | - | < 0.1 % | - |
wacker瓦克ELASTOSIL?RT 623 A/B 室溫固化硅橡膠應用
用于移印的彈性體、
具體應用
用于制造印刷墊的基礎橡膠。
ELASTOSIL?RT 623 A/B是專門設計用于制作打印墊的基材。
硫化膠的高機械強度和長期硬度穩定性使ELASTOSIL?RT 623 A/B成為生產具有優異機械性能和較長使用壽命的印刷襯墊的理想基材。
wacker瓦克ELASTOSIL?RT 623 A/B 室溫固化硅橡膠使用方法
重要提示：
鉑催化劑在組分B中。
重要事項：
A和B組分只有在批號相同的情況下才能一起使用。
為了確保材料的最佳流動性和均勻性，在移除或在容器中處理組件之前，必須徹底攪拌組件，以便均勻分散存儲期間可能沉淀的任何填料。

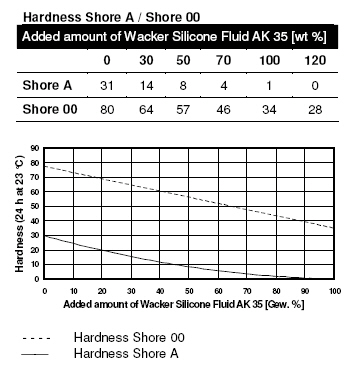

稀釋圖表：
下表顯示了ELASTOSIL?RT 623 A/B的硬度與邵氏A和邵氏00硬度計類型的瓦克硅油AK 35添加量的函數關系。
瓦克ELASTOSIL?RT 623 A/B 室溫固化硅橡膠包裝和儲存
存儲、
每批產品的“結束前最佳使用”日期顯示在產品標簽上。
